懸臂式貨架多根懸臂梁的荷載怎么計算

信息來源:縱橫寰宇網    發布人:縱橫寰宇

人氣指數:196+    發布時間:2022-12-08 13:49:18

  懸臂式貨架上的貨物,一般是由多根懸臂梁共同承擔一個存儲單元的荷重。每根懸臂梁分擔的荷載,受到梁的彎曲剛度、梁柱節點的轉動剛度、立柱轉動、存儲單元的剛度和懸臂梁的數目共同影響。下面介紹單根懸臂梁分擔的荷載的計算步驟。

  一、確定單根懸臂梁初始荷載

  假定立柱等間距分布,單根懸臂梁初始荷載Qin=Qu/na,其中Qu為多根懸臂梁支承的存儲單元總荷重,na為懸臂梁數目。如果立柱不是等間距分布,則需要適當調整。

  單根懸臂梁初始荷載的計算需要考慮荷重的最不利布置,如下列圖所示:

懸臂式貨架多根懸臂梁的荷載怎么計算

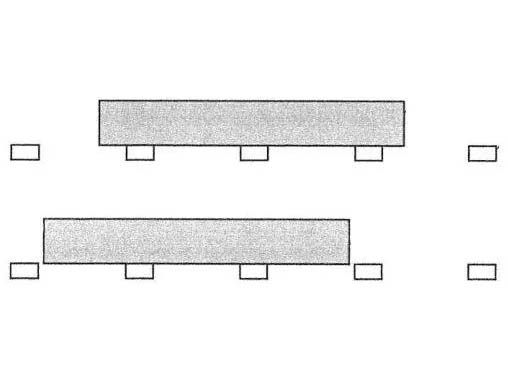

  由于偏載,na從3變?yōu)榱?

懸臂式貨架多根懸臂梁的荷載怎么計算

  非對稱剛性荷載,B大于A,需要注意荷載重心不能偏移到梁外側

懸臂式貨架多根懸臂梁的荷載怎么計算

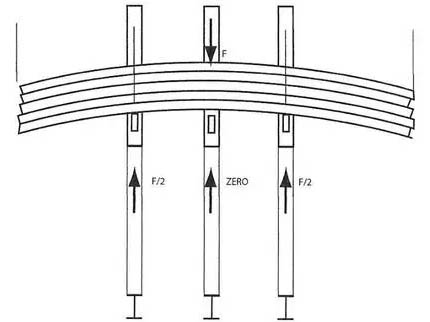

  柔性荷載突出,na從3變?yōu)榱?,且會對懸臂梁造成側向作用力

懸臂式貨架多根懸臂梁的荷載怎么計算

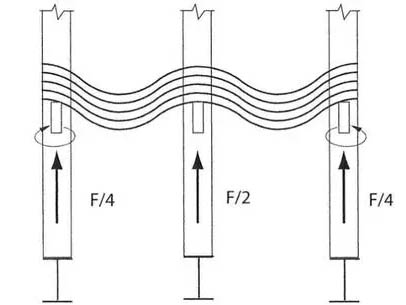

  柔性荷載不突出,中間大于兩側,且會對懸臂梁造成側向作用力

懸臂式貨架多根懸臂梁的荷載怎么計算

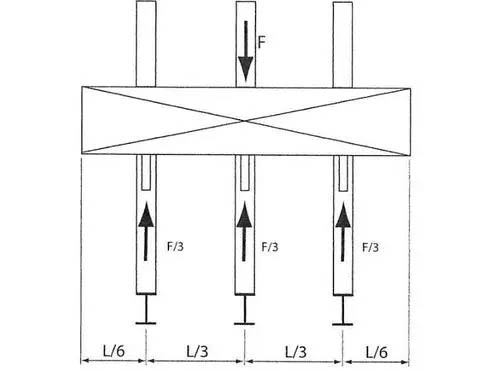

  剛性荷載

懸臂式貨架多根懸臂梁的荷載怎么計算

  一般荷載

  二、確定連續性系數

  多根懸臂梁支承的存儲單元,荷載的連續性系數的準確確定,需要根據存儲單元的剛度進行復雜計算。這里給出一種簡單的方法:查表。

  支承一個存儲單元的懸臂梁數目

  3

  4

  5個及以上

  連續性系數k

  1.15

  1.10

  1.05

  三、臂梁荷載特征值

  懸臂梁荷載特征值=k?Qin。需要注意的是,當貨物荷載與豎向放置荷載組合時,k取1.0。
